让硬件设计像写代码一样可编辑：开源AI驱动的参数化3D建模工具Amagine3D来了

你是否曾为一个树莓派项目反复修改外壳结构？是否在画完SolidWorks模型后，发现散热孔位置不对，却只能重头建模？Amagine3D正试图终结这种“一锤定音式”的硬件设计流程——它是一个运行在浏览器中的开源AI建模系统，能根据一段产品描述、几张参考图和几个关键尺寸，自动生成完整、可编辑、带装配逻辑的3D硬件结构，并输出标准工业文件（STEP/STL/3MF）与人类可读的Python源码。

核心功能

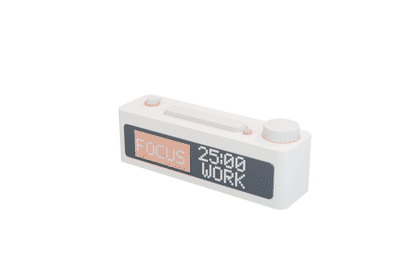

自然语言+图像驱动建模：输入“为BUSY Bar桌面状态栏设计一个双色分体外壳，前部留出2.8英寸OLED显示区，顶部集成三颗物理按键，底部预留USB-C接口开孔”，再上传官网产品图，系统自动识别显示区域、按键布局和接口位置，生成初始结构方案。
全链路参数化设计闭环：所有关键尺寸（如壁厚1.6mm、卡扣间隙0.2mm、铰链轴径3mm）均以变量形式嵌入生成的build123d Python脚本中；在浏览器工作台中双击修改数值，模型实时重建，无需重新触发AI推理。
多部件协同装配建模：不止生成单个外壳，而是同步设计上盖、底壳、内部支架、滑动导轨等子部件，并自动计算装配公差、打印收缩补偿及运动干涉空间——例如为翻盖结构预设15°开合路径，实时检测盖板与内部PCB的碰撞风险。
3D原生智能体（3D-native Agent）决策引擎：AI不是“黑箱绘图”，而是持续感知模型几何状态：它读取当前STEP文件解析实际间距，调用碰撞检测API验证机构运动，再基于结果自主决定是微调卡扣倒角还是重构整个固定支架，全程保留可追溯的设计日志。
工业级文件双向互通：导出的STEP文件可直接导入SolidWorks进行工程标注；而当你在Fusion 360中手动优化了某个曲面后，也能将新STEP文件拖回Amagine3D工作台，AI会比对几何差异并更新对应Python源码中的参数与布尔运算逻辑。
颜色语义化建模支持：针对双色注塑或RGB灯带等需求，模型内不同区域被标记为独立颜色域，导出时自动生成color-aware 3MF文件（兼容Creality、Prusa等主流彩色打印机），同时提供按颜色拆分的独立STL集合，免去后期手动分割的繁琐操作。
热管理结构智能植入：当用户标注“主控芯片发热量约2.3W”时，系统会在对应PCB区域上方自动生成带鳍片的导热柱结构，并确保其与外壳内壁保持0.5mm空气间隙，避免热短路，且鳍片角度适配常规3D打印方向。

技术亮点

浏览器端全栈3D运行时：基于WebAssembly编译的OpenCASCADE几何内核，在Chrome/Firefox中直接执行布尔运算、曲面拟合与干涉检测，不依赖服务器GPU，所有计算发生在本地，敏感设计数据不出浏览器。
build123d作为唯一建模DSL：放弃传统CAD的GUI操作范式，所有模型均由Python代码定义（如Box(120, 45, 22) - Pos(0,0,10) * Cylinder(8, 5)），既保证版本控制友好性，又使AI能精准定位并修改特定特征——这是区别于Blender+AI插件或Fusion 360宏脚本的本质差异。
双态设计状态机架构：系统维护“设计简报（Design Brief）”与“3D状态（3D State）”两个核心实体。前者存储用户原始需求文本与约束条件，后者实时记录每个零件的精确坐标、拓扑关系与运动自由度；AI的每次迭代都在这两个状态间闭环校验，确保“生成结果不偏离需求本意”。
渐进式验证机制：不同于一次性渲染效果图，Amagine3D内置三级校验流水线：① 几何有效性（self-intersection free）、② 装配可行性（clearance & tolerance check）、③ 功能完备性（motion path sweep test）。任一环节失败即触发局部重生成，而非推倒重来。

适合哪些人用

这款工具专为硬件原型开发者、创客团队和嵌入式工程师打造——他们需要快速迭代机械结构，但往往缺乏专业CAD技能或不愿陷入软件授权泥潭。

真实场景案例：
• 开源硬件爱好者：为ESP32-CAM项目设计防水外壳时，上传摄像头模组尺寸图+需求“顶部留出SD卡槽，侧面集成麦克风开孔”，10分钟生成带密封圈槽的可打印模型，并导出带注释的Python源码供后续修改。
• 初创公司结构工程师：在融资演示阶段需快速产出多个外壳方案，用Amagine3D输入同一份BOM清单，分别生成“简约铝合金风格”和“低成本ABS注塑版”两套参数化模型，所有尺寸变更同步更新工程BOM表。

快速上手

目前项目提供在线试用版（无需安装）：
1. 访问 https://amagine.ai → 点击「Try Amagine3D」
2. 在工作台粘贴产品描述（如“便携式LoRa网关，含2根SMA天线接口、1个RJ45网口、4颗LED指示灯”）
3. 上传设备实物图（至少1张正视图+1张侧视图）
4. 在参数面板填写关键尺寸（PCB长宽高、接口中心距等）→ 点击「Generate」
5. 模型生成后，点击左下角「Edit Source」即可查看/修改build123d Python代码，保存后自动重建

本地部署（高级用户）：
git clone https://github.com/amagine-ai/Amagine3D && cd Amagine3D && npm install && npm run dev
需Node.js 18+，启动后访问 http://localhost:5173

同类对比 / 注意事项

vs Blender+AI插件：Blender侧重艺术建模，其AI插件多用于纹理生成或草图转网格，无法保证机械公差与装配逻辑；Amagine3D从设计源头即遵循GD&T规范，所有生成结构默认满足ISO 2768-mK通用公差。
vs OpenSCAD：OpenSCAD需手动编写全部几何逻辑，学习曲线陡峭；Amagine3D将自然语言转化为OpenSCAD的“精神继承者”build123d代码，既保留代码可控性，又大幅降低入门门槛。
注意事项：当前版本暂不支持曲面复杂消费电子（如手机中框），推荐用于矩形/圆柱类工控设备；多色模型导出需使用支持3MF色彩扩展的切片软件（如PrusaSlicer 2.7+）；首次生成建议开启「Detailed Report」模式，仔细阅读AI生成的装配检查报告。
